TC103 コンシューマー インターフェース ユニット (CIU) キーパッド モニターおよび制御ユニット

製品説明

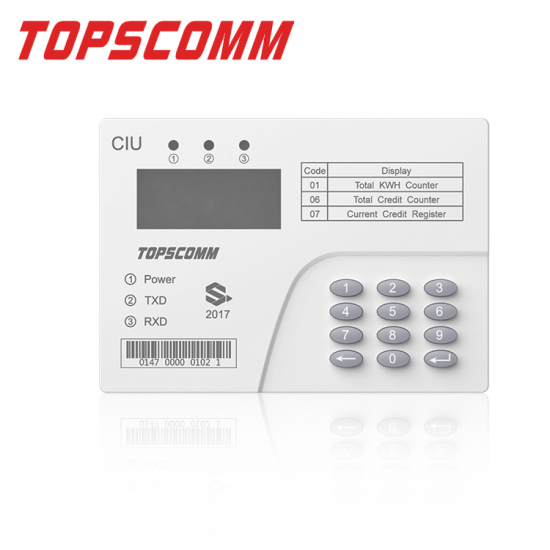

TOPSCOMM TC103 プリペイドキーパッドは、プリペイドメーターの操作を簡単かつ快適に行えるよう特別に設計された顧客インターフェースユニット（CIU）です。CIUの主な機能は、 ユーザーが前払いトークンを入力して新しいクレジットを追加し、エネルギー効率の目的で消費者を表示できるようにします。 前払いプロセスでは、STS 前払いトークン暗号化が使用されます。

仕様

機能

表示

電源表示

* 緑の LED インジケータが点灯している場合: AC 電源電圧が接続されています。

* 赤色の LED インジケーターが点灯している場合: バッテリー電源が使用されています。

* LED インジケータが消灯している場合: CIU バッテリーはスタンバイ モードで動作しています。

送信と受信の表示

* これら 2 つの黄色の LED インジケーターの点滅頻度は、メーターと CIU 間の直接かつ即時の通信を示します。

メッセージの表示

キーパッドの概要

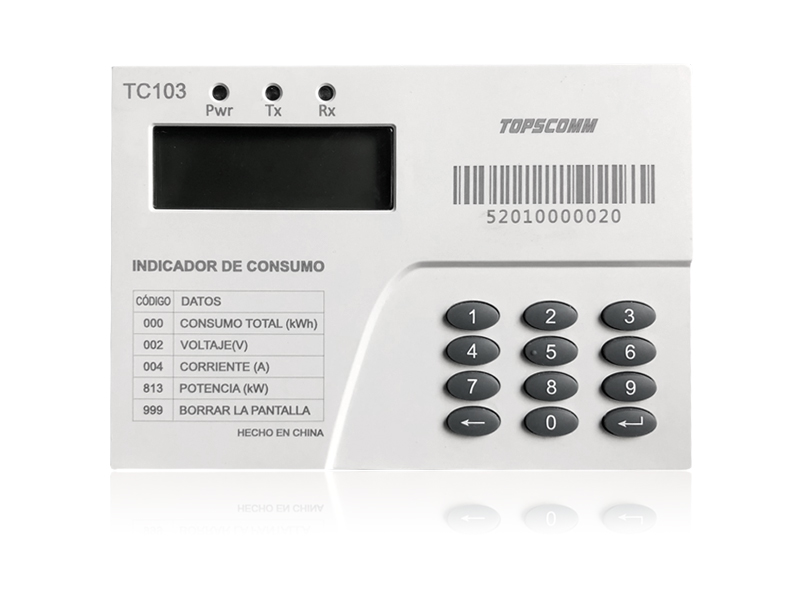

CIUには標準の3×4キーパッドが搭載されています。キーパッドに数字を入力すると、LCDの左上隅に入力した数字と既に入力された数字が自動的に表示されます（例えば、001を入力した場合、左上隅に03が表示され、既に3桁入力されていることを示します）。4桁を超える数字を入力すると、メーターは自動的に4桁の数字をグループ化し、各グループをハイフンで区切ります。キーパッド操作中は、関係のない記号は一時的に表示されません。キーが押されるたびに、CIUからブザー音が鳴ります。

数字キー0～9はトークンまたはショートコードの入力に使用し、他の2つの特殊キーは削除と確定に使用します。削除ボタン：入力内容に誤りがある場合、右から左へ数字を消去します。エンターボタン：トークンの入力が完了したら、エンターボタンを押して確定します。CIUはトークンを送信し、購入電力をメーターに読み込みます。入力トークンにエラーがある場合は、アラーム音が鳴り、LCDに該当するエラーコードが表示されます。数字が入力されていない場合は、エンターボタンを使用してデータをスクロールできます。
